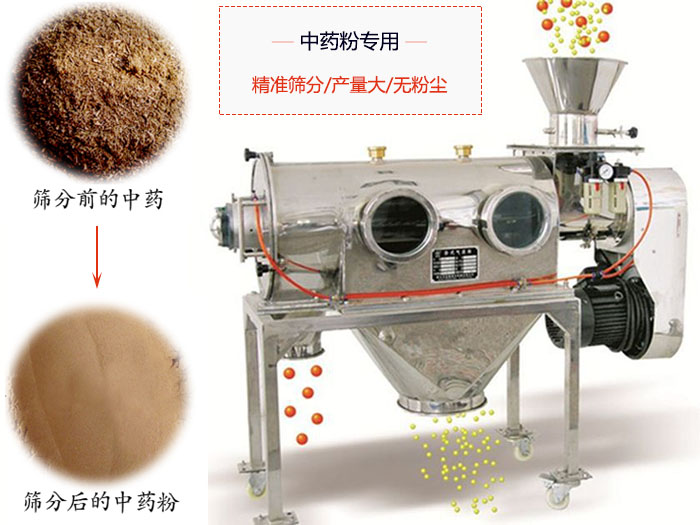

1、WQS50-130臥式氣流篩介紹：

氣流篩原理運行展示

本產品為WQS臥式氣流篩中的50-130型，50指氣流篩網籠的直徑，130指網籠長度。WQS臥式氣流篩由于形狀為橫臥狀所以也叫臥式氣流篩或臥式氣流篩粉機,網為圓筒狀，置于機體內，物料通過螺旋輸送系統后，和氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料同時受離心力和旋風推進力，從而近使物料噴射過網，由細料排出口排出，不能過網的物料沿網筒壁從粗料排出口排出。

2、臥式氣旋篩的顯著功效：

特別適用篩選精細粉末、密度小(比重輕)、輕微濕度、易附粘性粉或有精電反應的物料，用纖維網篩選可避免產生靜電反應現象，能解決普通旋振篩和直線振動篩不能篩選的生產工藝難度。

3、 臥式氣旋篩的性能特點：

臥式氣旋篩是一種常見的篩分設備，具有以下性能特點：

1.粒、粉皆可適用。占地面積小，平穩無振動、運行無噪音、密閉性能好，不污染環境。

2.可單機或多機配套、立體多層安裝使用，移動靈活方便，連續運行安全可靠。

3.篩分精度高，適宜篩分超微細粉、密度小(比重輕)、輕微濕度、易附粘性粉或有靜電反應的物料。

4.篩網使用壽命長久，內部結構新穎先進，網架設計獨特耐用。換網容易，操作簡單。纖維篩網管或不銹鋼篩網管使用環形卡箍、長條形卡箍固定。

5.具有自由抖網，自動清潔，有破碎塊狀物料的功能，篩分效率高。

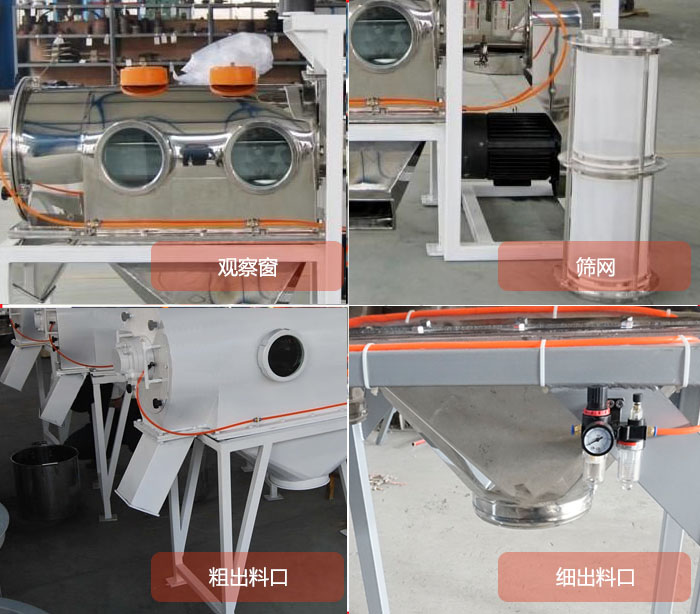

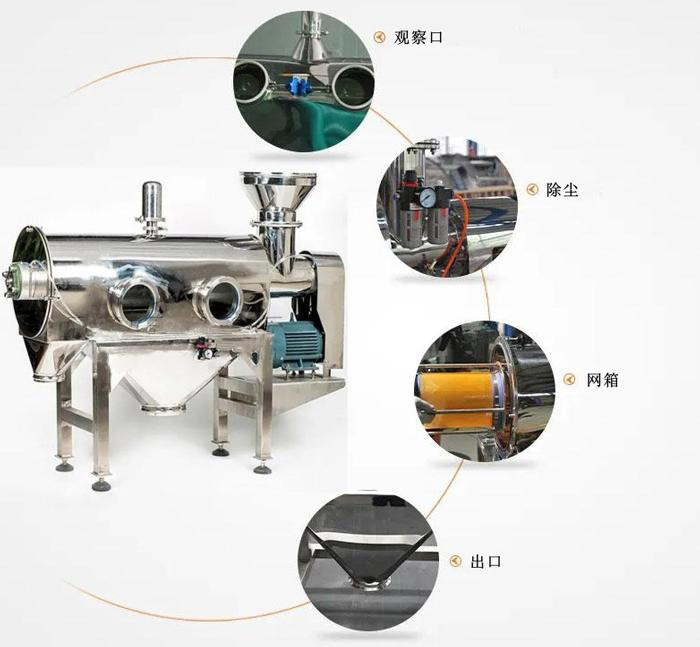

4、臥式氣流篩結構

臥式氣流篩通常由以下幾個主要部分組成：

進料口：用于將待篩分的物料引入篩分室。

篩分室：包括篩網和篩分區域，物料在這里受到氣流和振動的作用進行篩分。

篩網：通常由多層篩網組成，用于分離不同粒度的物料。

氣流產生裝置：用于產生氣流，通過調節氣流速度和方向來影響篩分效果。

振動裝置：給篩網施加振動力，幫助物料在篩網上均勻分布，提高篩分效率。

出料口：篩分后的物料通過出料口排出，完成整個篩分過程。

5、臥式氣流篩的工作原理

臥式氣流篩是一種利用氣流對物料進行篩分的設備。工作時，物料通過進料口進入篩分室，同時氣流由底部進入，形成氣流場。在氣流的作用下，物料在篩網上受到上下振動，同時受到氣流的沖擊和分離作用。較細的顆?；蚍勰┩ㄟ^篩網孔徑被篩分出來，而較粗的顆粒則沿著篩網表面向下運動，最終通過出料口排出。通過調整氣流速度和振動頻率，可以實現不同粒度物料的篩分。這種工作原理使得臥式氣流篩能夠高效地對物料進行篩分，提高生產效率。

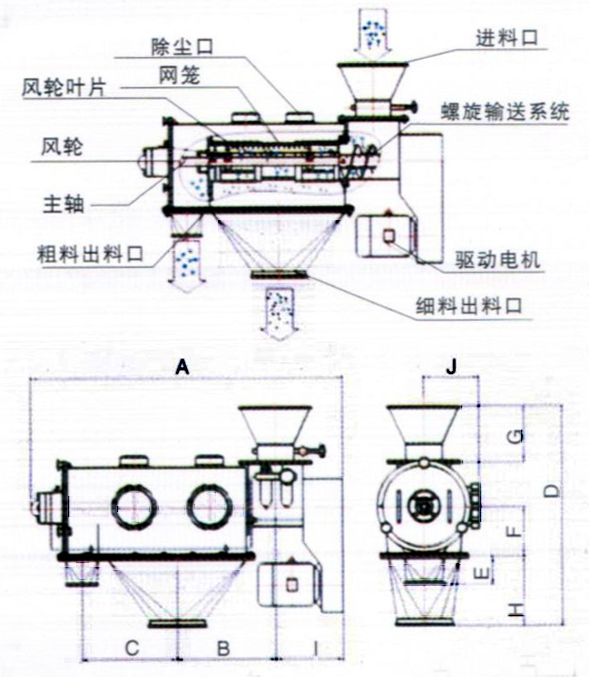

6、臥式氣流篩結構示意圖和外形尺寸：

7、臥式氣流篩型號技術參數：

型號	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

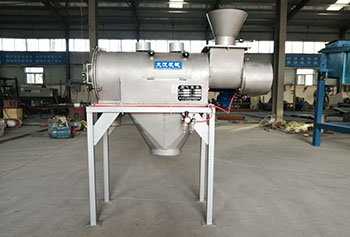

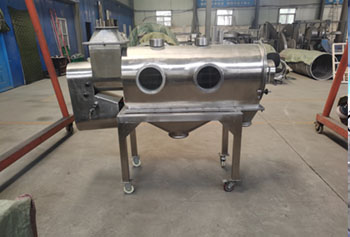

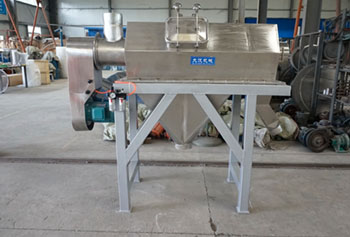

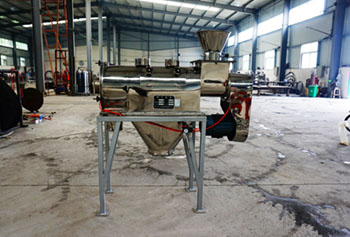

8、臥式氣流篩圖片

9、臥式氣流篩安裝調試：

1.設備長途運輸后要將所有緊固螺栓檢查一遍并緊固，當篩機吊裝搬移固定位置后，應注意篩機整體處于水平位置。否則，會影響篩機的正常運轉。

2.對設備基礎無特殊要求，一般放置水泥地面直接使用即可。

3.凈化壓縮空氣與空氣過濾器接頭聯接用耐壓(P=0.1MPa)膠管相連。

4.與其它設備配套的聯接方式采用螺紋膠管、粗布、合成纖維管進行軟聯接，也可與管道直接相聯。

5.開動篩機前應檢查端蓋、觀察孔、各聯接部位有無松動，各聯接口是否密封良好。

6.注意觀察篩選機轉子(流化條)和帶動篩網架轉動(指FSQWZ型)的減速機是否按機身箭頭所標示的規定方向轉動，確保無誤才能運行。
